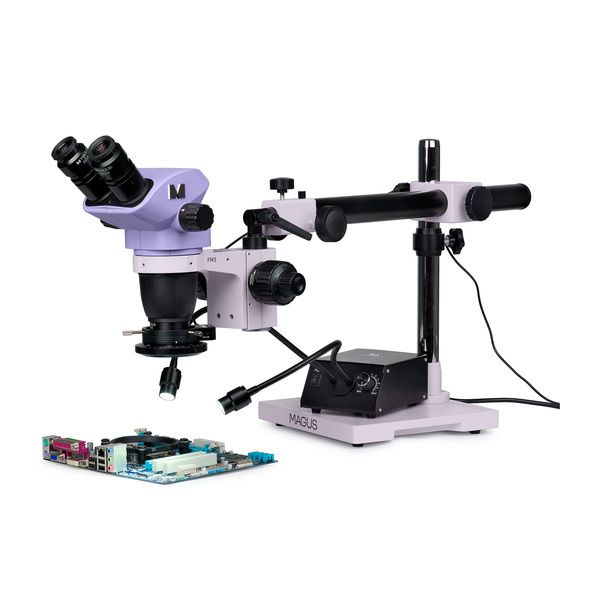

Стереомикроскоп за ремонт на електронни устройства MAGUS Stereo 8BR

<p>Готовото решение за запояване, ремонт и контрол на качеството се базира на микроскопска глава от серията MAGUS Stereo 8H и универсална стойка за микроскоп MAGUS UT2.<br /> Стереомикроскопът с оптична конструкция на Greenough осигурява точни детайли на топографията на повърхността без загуба на пространствената ориентация, като по този начин осигурява голяма дълбочина на полето. Бинокулярният микроскоп е подходящ за тези, които предпочитат да работят с микроскопа в тяхната нормална поза и да наблюдават образеца през окулярите.<br /> Микроскопът е оборудван с два светлинни източника за отразена светлина: пръстеновидна лампа с поляризиращ филтър и лампа с гъвкав държач.<br /> Микроскопът оптимизира ергономията на работното място, като по този начин подобрява комфорта и производителността на оператора.</p> <p><strong>Глава на микроскопа</strong></p> <p>Обективът с променливо увеличение предоставя възможност за плавна промяна на увеличението до 8,4х без загуба на фокуса. Микроскопът създава вертикално (не обърнато) триизмерно изображение. Допълнителният обектив с увеличение 0,5x предоставя възможност за промяна на диапазона на увеличение, зрителното поле и работното разстояние на микроскопа.<br /> При използване на допълнителен обектив с увеличение 0,5x се постигат увеличение 3,25–27,5x и работно разстояние 177 mm за запояване.<br /> Когато не се използва допълнителен обектив с увеличение 0,5x, се постигат увеличение 6,5–55x и работно разстояние 105 mm за контрол на качеството.<br /> Манипулациите с инструментаизискват по-голямо зрително поле от това за визуалното наблюдение при контрола на качеството. Диаметърът на зрителното поле с обектив с увеличение 0,5x е 67,7 mm при увеличение 3,25x на микроскопа и 8 mm при увеличение 27,5x.<br /> Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.</p> <p><strong>Източници на светлина</strong></p> <p>Различните задачи изискват различни видове осветление. Комплектът включва два източника на светлина. Пръстеновидната лампа с поляризатор премахва отблясъците от метал. Лампата с гъвкав държач създава сенки, които позволяват на нашето зрение да определи релефа на повърхността.</p> <p><strong>Стойка</strong></p> <p>Универсалната стойка със стабилна основа свежда до минимум причинени от движението вибрации, а дългото хоризонтално рамо разширява работната зона.<br /> По време на работата не винаги е удобно да се мести обектът в оптичния път. Понякога е за предпочитане да се мести главата на микроскопа. Бутонът за микрометрично регулиране предоставя възможност за плавно хоризонтално движение на главата на микроскопа напред и назад.<br /> В края на стойката има механизъм за промяна на ъгъла на оптичната ос. Операторът може да наблюдава образеца върху масата, като го гледа под ъгъл. Тази функция прави по-удобни извършването на манипулации, проверката на качеството на запояване и наблюдението на извити обекти.</p> <p><strong>Фокусиращ механизъм</strong></p> <p>Фокусиращият механизъм има функции за грубо и фино фокусиране. Финото фокусиране улеснява регулирането на микроскопа при използване на увеличения над 40x. Бутоните за фокусиране са коаксиални и са разположени от двете страни. Затягането при грубо фокусиране може да се регулира.</p> <p><strong>Принадлежности и комплексни решения</strong></p> <p>Комфортните условия на работа повишават производителността на оператора. Нашите комплексни решения се базират на опита на електронните инженери. В същото време MAGUS предлага и други компоненти, които можете да използвате за сглобяване на комплекта микроскоп в зависимост от вашия бюджет и от предпочитанията Ви, както и от задачите, които трябва да се решават. Освен това в бъдеще можете да допълвате комплекта с необходимите принадлежности.</p> <p><strong>Основни характеристики:</strong></p> <ul> <li>Бинокулярна глава: операторът наблюдава през окулярите увеличено изображение</li> <li>Обективът с променливо увеличение позволява плавна промяна на увеличението без разфокусиране; отношение на променливото увеличение 8,4:1</li> <li>Предимства на оптичната конструкция на Гриноу: голяма дълбочина на полето, 3D визуализация с голяма разделителна способност, компактна конструкция и разумна цена</li> <li>Допълнителният обектив с увеличение 0,5x предоставя допълнителни опции за увеличението, зрителното поле и работно разстояние</li> <li>Универсалната стойка разширява работната зона, като предоставя възможност за прецизно позициониране на главата на микроскопа над образеца и фино микрометрично регулиране на позицията на главата</li> <li>Фокусиращият механизъм има функции за грубо и фино фокусиране: работата е удобна в целия диапазон на увеличението на микроскопа</li> <li>Два светлинни източника за отразена светлина: пръстеновидна лампа с поляризиращ филтър и лампа с гъвкав държач</li> <li>Могат да се заменят компоненти и да се монтират допълнителни принадлежности по заявка</li> </ul> <p><strong>Комплектът включва:</strong></p> <ul> <li>Микроскопска глава MAGUS Stereo 8BH – обектив и окулярни тръби</li> <li>Окуляр 10х/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр.)</li> <li>Стойка за микроскоп MAGUS UT2</li> <li>Фокусна монтировка MAGUS FM3</li> <li>Ринг лампа с поляризатор MAGUS LED RP1</li> <li>Двойна извита лампа MAGUS LED DGL2</li> <li>Допълнителна леща MAGUS AL05 0,5х/177 mm</li> <li>Ръководство за потребителя и гаранционна карта</li> </ul> <p><strong>Предлагат се по заявка:</strong></p> <ul> <li>Окуляр 10x/22 mm със скала</li> <li>Окуляр 15x/16 mm (2 бр.)</li> <li>Окуляр 20x/12 mm (2 бр.)</li> <li>Окуляр 25x/9 mm (2 бр.)</li> <li>Окуляр 30x/8 mm (2 бр.)</li> <li>Допълнителнa леща на обектива 1,5x</li> <li>Допълнителнa леща на обектива 2x</li> <li>Пръстеновидна лампа</li> <li>Пръстеновидна лампа с превключване между секторите</li> <li>Цифрова камера</li> <li>Калибрационен образец</li> </ul><table><tbody><tr><td>Марка</td><td>MAGUS</td></tr><tr><td>Гаранция</td><td>5 години</td></tr><tr><td>EAN</td><td>5905555024370</td></tr><tr><td>Транспортно тегло</td><td>22.5 kg</td></tr><tr><td>Тип</td><td>стерео/инструментално</td></tr><tr><td>Глава</td><td>бинокъл</td></tr><tr><td>Ъгъл на наклон на главата</td><td>45°</td></tr><tr><td>Увеличение, x</td><td>3.25 — 55</td></tr><tr><td>Диапазон на увеличението</td><td>до 200x</td></tr><tr><td>Коефициент на увеличение</td><td>8,4:1</td></tr><tr><td>Диаметър на тръбата на окуляра, mm</td><td>30</td></tr><tr><td>Окуляри</td><td>10x/22 mm, голямо разстояние от очите (*опция: 10x/22 mm със скала, 15x/16, 20x/12, 25x/9, 30x/8)</td></tr><tr><td>Разстояние между окулярите, mm</td><td>54 — 75</td></tr><tr><td>Фокусиране</td><td>коаксиален, грубо (45 mm, с регулиране на затягането на механизма за грубо фокусиране) и фино (0,002 mm)</td></tr><tr><td>Осветление</td><td>светодиодно</td></tr><tr><td>Регулиране на яркостта</td><td>yes</td></tr><tr><td>Захранване</td><td>променливотоково захранване, 115–230/50/60</td></tr><tr><td>Диапазон на работната температура, °C</td><td>0 — 40</td></tr><tr><td>Възможност за свързване на допълнително оборудване</td><td>допълнителни обективи (1,5х, 2х)</td></tr><tr><td>Потребителско ниво</td><td>опитни потребители, за професионалисти</td></tr><tr><td>Ниво на трудност на сглобяване и монтаж</td><td>сложен</td></tr><tr><td>Оптична схема</td><td>Стереомикроскоп Гриноу</td></tr><tr><td>Приложение</td><td>за приложни изследвания</td></tr><tr><td>Място на осветлението</td><td>горен</td></tr><tr><td>Метод за изследване</td><td>на светлото поле</td></tr><tr><td>Диаметър на хоризонталното рамо, mm</td><td>38</td></tr><tr><td>Дължина на хоризонталното рамо, mm</td><td>470</td></tr><tr><td>Диаметър на вертикалното рамо, mm</td><td>38</td></tr><tr><td>Дължина на вертикалното рамо, mm</td><td>493</td></tr><tr><td>Диапазон на движение в хоризонтално направление, mm</td><td>380</td></tr><tr><td>Максимална височина на образеца, mm</td><td>150 (когато не се използват допълнителни обективи), 65 (при използване на допълнителен обектив 0,5x)</td></tr><tr><td>Диаметър на монтажния щифт, mm</td><td>32</td></tr><tr><td>Размери на основата на стойката, mm</td><td>252x252x30</td></tr></tbody></table>
