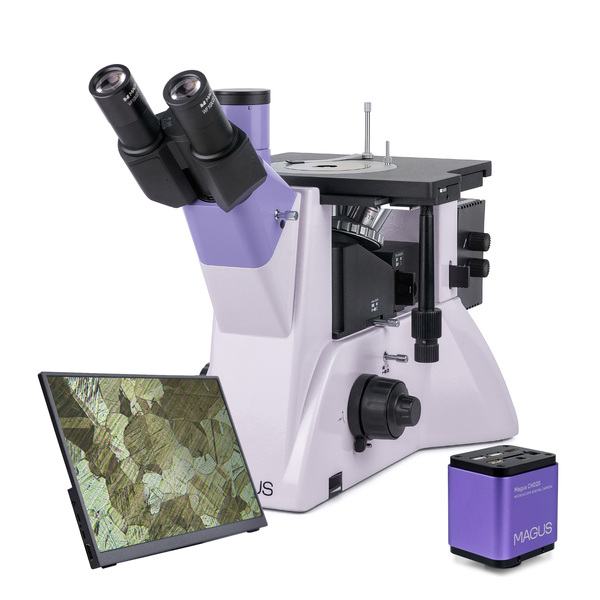

Металургичен инвертиран цифров микроскоп MAGUS Metal VD700 LCD

<p>Металургичният инвертиран микроскоп MAGUS Metal V700 е предназначен за изследване на микроструктурата на метали, сплави и полупроводникови материали с отразена светлина. Предметната маса може да издържа образци до 2 kg (само долната повърхност на образеца трябва да бъде плоска). Другите части на образеца не се нуждаят от обработка и могат да бъдат с всякаква форма. Микроскопът е предназначен за наблюдения по метода на светлото поле и с поляризирана светлина, има страничен порт за камера и тринокулярна тръба, подходящ е за голям брой лабораторни и промишлени приложения.</p> <p><strong>Цифровата камера</strong></p> <p>Цифровата камера за микроскоп MAGUS CHD20 е оборудвана с 2 MP сензор и създава реалистични Full HD изображения с разделителна способност 1920x1080px пиксела. Камерата е с висока светлочувствителност и е подходяща за работа на луминесцентна светлина. Чрез използване на първични цветни мозаечни филтри R, G, B се постигат малък ток на тъмно и ясно изображение.<br /> Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Има допълнителен интерфейс USB 2.0 за свързване на камерата с компютър.<br /> Правят се видеозаписи при 60 fps или 50 fps в зависимост интерфейса на видеоизхода.<br /> Камерата комбинира висока честота на кадрите и широколентов HDMI, поради това видеозаписите са ярки, без неподвижни кадри или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.</p> <p><strong>Монитор</strong></p> <p>Мониторите MAGUS MCD работят в комбинация с камерите MAGUS CHD, за да образуват цялостна система за визуализация за микроскопите MAGUS.<br /> Връзката с камерата се осъществява чрез нейния интерфейс HDMI. На монитора се показват изображения в реално време. Течнокристалният дисплей IPS има широк ъгъл на видимост, висока яркост и добър контраст. При гледане на екрана дори под голям ъгъл, изображението не е изкривено. Размерът на екрана е 13,3".<br /> Мониторът може да се постави върху хоризонтална повърхност с помощта на сгъваема стойка или да се монтира на камера или триножник.</p> <p><strong>Оптика</strong></p> <p>Микроскопът е оборудван с тринокулярна глава със специална конструкция – позицията на окулярите може да се регулира; има възможност за завъртане на 180°. Цифровата камера се монтира в страничния порт за камера на тялото на микроскопа, а мониторът се монтира в тринокулярната тръба на главата на микроскопа. Разделянето на лъчите в тялото е 100:0/0:100, а на тринокулярната глава – 50:50 и 100:0. </p> <p>Револверната глава е разположена под изследвания образец и има 5 слота за обективи (всичките те са включени в базовата конфигурация). Всички обективи са планахроматични с корекция до безкрайност, с дълги работни разстояния. Вместо всеки от доставените обективи, може да се монтира допълнителен обектив. В базовата конфигурация увеличението на микроскопа е от 50х до 1000x.</p> <p><strong>Осветление</strong></p> <p>Илюминаторът за отразена светлина има халогенна крушка с мощност 30 W с регулируема яркост. Към кожуха на лампата се подава променливотоково захранване. Той е с достатъчна яркост за извършване на наблюдения с всички приложени обективи, като се използват микроскопските методи на светлото поле и поляризация. Има опция за регулиране на осветлението на Кьолер и източникът на светлина може да се регулира по три оси. За промяна на предаването на цветовете при микроскопска фотография могат да се използват цветни филтри. Има устройства за поляризация – анализатор и поляризатор, като и двете устройства могат да се демонтират.</p> <p><strong>Предметна маса и фокусиращ механизъм</strong></p> <p>Кръгла въртяща се носеща плоча с отвори 10 mm, 20 mm или 30 mm, която е вкарана в предметната маса, а образецът се закрепва чрез държач за образци. Предметната маса е доста голяма (242x200 mm) и се движи със закрепения на нея образец по две оси. Можете да регулирате отчетливостта на изображението чрез бутоните за грубо и фино фокусиране. Можене да регулирате затягането на бутона за грубо фокусиране, а има и бутон за застопоряване.</p> <p><strong>Принадлежности</strong></p> <p>Допълнителните принадлежности позволяват да се възползвате максимално от микроскопа MAGUS Metal V700. Има окуляри, планахроматични обективи с голямо работно разстояние, калибрационни образци и цифрови камери.</p> <p><strong>Основни характеристики на микроскопа:</strong> </p> <ul> <li>Изследване на големи и тежки образци чрез микроскопските методи на светлото поле и поляризация; може да се наблюдава само една страна на образеца</li> <li>Голяма предметна маса, кръгли въртящи се плочи на масата, с отвори 10 mm, 20 mm и 30 mm</li> <li>По време на монтажа тринокулярната глава може да се завърта на 180°</li> <li>Две опции за монтиране на цифрова камера и монитор: на тринокулярната глава с разделяне на лъча 50:50 и 100:0 или на тялото на микроскопа с разделяне на лъча 100:0 или 0:100</li> <li>Наблюдения с отразена светлина, източник на светлина – халогенна крушка 30 W с регулируема яркост</li> <li>Настройка на осветлението на Кьолер, анализатор и поляризатор, които могат да се демонтират и светлинен източник, който може да се центрира</li> <li>Голям набор от допълнителни принадлежности за разширяване на възможностите на микроскопа</li> </ul> <p><strong>Основни характеристики на камерата:</strong></p> <ul> <li>Камерата работи автономно, без връзка с компютър чрез интерфейс HDMI. Може да се свързва към компютър чрез интерфейс USB 2.0</li> <li>Разделителната способност на камерата е 1920x1080 пиксела и е идеален избор за показване на изображения на Full HD монитор</li> <li>60 fps и 50 fps в зависимост интерфейса на видеоизхода за наблюдение на движещи се обекти, видеозаписи и движение на пробите без трептене или забавяне</li> <li>Цветният CMOS сензор SONY Starvis с фоново осветление осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове.</li> <li>Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания</li> </ul> <p><strong>Комплектът включва:</strong></p> <ul> <li>Цифрова камера MAGUS CHD20 (цифрова камера, HDMI кабел (1,5 m), кабел за USB 2.0 (2 m), USB мишка, 32 GB SD карта с памет, променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта) </li> <li>Течнокристален монитор MAGUS MCD20</li> <li>Основа с вход за захранване, фокусиращ механизъм, предметна маса и револверна глава</li> <li>Илюминатор за отразена светлина с корпус на осветителното тяло </li> <li>Тринокулярна глава</li> <li>Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm</li> <li>Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm</li> <li>Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm</li> <li>Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm</li> <li>Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm</li> <li>Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)</li> <li>Адаптер за C-образна монтировка 1x</li> <li>Шестостенен ключ</li> <li>Променливотоков захранващ кабел</li> <li>Покривало против прах</li> <li>Ръководство за потребителя и гаранционна карта</li> </ul> <p><strong>Предлагат се по заявка:</strong></p> <ul> <li>Окуляр 10x/22 mm със скала</li> <li>Окуляр 12,5x/14 mm (2 бр.)</li> <li>Окуляр 15x/15 mm (2 бр.)</li> <li>Окуляр 20x/12 mm (2 бр.)</li> <li>Окуляр 25x/9 mm (2 бр.)</li> <li>Планахроматичен обектив с корекция до безкрайност: PL L40х/0,60 WD 3,98 mm</li> <li>Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 WD 2,08 mm</li> <li>Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD 1,25 mm</li> <li>Калибрационен образец</li> </ul><table><tbody><tr><td>Марка</td><td>MAGUS</td></tr><tr><td>Гаранция</td><td>5 лет</td></tr><tr><td>EAN</td><td>5905555018461</td></tr><tr><td>Размер на опаковката (Д x Ш x В)</td><td>49x34x68 cm</td></tr><tr><td>Транспортно тегло</td><td>19.25 kg</td></tr><tr><td>Глава</td><td>тринокулярни</td></tr><tr><td>Ъгъл на наклон на главата</td><td>45°</td></tr><tr><td>Диапазон на увеличението</td><td>от 800x до 1280x</td></tr><tr><td>Диаметър на тръбата на окуляра, mm</td><td>30</td></tr><tr><td>Обективи</td><td>планахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (сух); парфокално разстояние 45 mm (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80)</td></tr><tr><td>Револверна глава</td><td>за 5 обектива</td></tr><tr><td>Работна дистанция, mm</td><td>26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)</td></tr><tr><td>Разстояние между окулярите, mm</td><td>48 — 75</td></tr><tr><td>Предметна маса, mm</td><td>242x200</td></tr><tr><td>Диапазон на движение на предметната маса, mm</td><td>30/30</td></tr><tr><td>Диафрагма</td><td>вградена апертура и полева</td></tr><tr><td>Фокусиране</td><td>коаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране и бутон за застопоряване) и фино (0,002 mm)</td></tr><tr><td>Регулиране на яркостта</td><td>yes</td></tr><tr><td>Тип на светлинния източник</td><td>12 V/30 W</td></tr><tr><td>Диапазон на работната температура,°C</td><td>5 — 35</td></tr><tr><td>Ниво на трудност на сглобяване и монтаж</td><td>сложен</td></tr><tr><td>Място на осветлението</td><td>долно</td></tr><tr><td>Сензор</td><td>Sony Exmor/Starvis CMOS</td></tr><tr><td>Цветен/монохромен</td><td>цветен </td></tr><tr><td>Мегапиксела</td><td>2</td></tr><tr><td>Максимална разделителна способност, пиксели</td><td>1920x1080</td></tr><tr><td>Размер на сензора</td><td>1/2" (7,2x4,05 mm)</td></tr><tr><td>Размер на пиксела, μm</td><td>3.75x3.75</td></tr><tr><td>Светлочувствителност</td><td>1175 mV с 1/30 s</td></tr><tr><td>Отношение сигнал/шум</td><td>0,15 mV при 1/30 s</td></tr><tr><td>Време за експозиция</td><td>0,04 ms – 1000 ms</td></tr><tr><td>Видеозапис</td><td>yes</td></tr><tr><td>Формат на изображението</td><td>*.jpg, *.tif</td></tr><tr><td>Спектрален диапазон, nm</td><td>380–650 (вграден инфрачервен филтър)</td></tr><tr><td>Тип на затвора</td><td>ERS (електронен преместващ се затвор)</td></tr><tr><td>Изисквания към системата</td><td>Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей</td></tr><tr><td>Тип на монтажа</td><td>C-образна монтировка</td></tr><tr><td>Захранване на камерата</td><td>DC адаптер 12 V, 1 A</td></tr><tr><td>Диапазон на работната температура на камерата, °С</td><td>-10 — 50</td></tr><tr><td>Диапазон на работната влажност, %</td><td>30 — 80</td></tr><tr><td>Софтуер</td><td>HDMI: вграден; USB: MAGUS View</td></tr><tr><td>Тип</td><td>светлина/оптичен, цифрови, металургичен</td></tr><tr><td>Глава</td><td>Siedentopf, може да се завърта на 180°</td></tr><tr><td>Увеличение, x</td><td>50–1000 базово (*опция: 50–1250/1500/2000/2500)</td></tr><tr><td>Окуляри</td><td>10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9)</td></tr><tr><td>Характеристики на предметната маса</td><td>двуосна механична, кръгла въртяща се носеща плоча в центъра с Ø130 mm и с отвори Ø10 mm, Ø20 mm и Ø30 mm</td></tr><tr><td>Осветление</td><td>халогенно</td></tr><tr><td>Захранване</td><td>220±22 V, 50 Hz, променливотокова мрежа</td></tr><tr><td>Светлинни филтри</td><td>зелен, син, жълт, матов</td></tr><tr><td>Допълнително</td><td>анализатор и поляризатор, които могат да се демонтират</td></tr><tr><td>Потребителско ниво</td><td>опитни потребители, за професионалисти</td></tr><tr><td>Приложение</td><td>металургичен</td></tr><tr><td>Метод за изследване</td><td>на светлото поле, поляризация</td></tr><tr><td>Торбичка/калъф/чанта в комплект</td><td>покривало против прах</td></tr><tr><td>Интерфейсни съединители</td><td>USB 2.0, HDMI 1,4</td></tr><tr><td>Карта с памет</td><td>SD до 32 GB</td></tr><tr><td>Възможност за свързване на допълнително оборудване</td><td>USB мишка, флашпамет (USB)</td></tr><tr><td>Честота на кадрите, fps при разделителна способност</td><td>60 при 1920x1080 (HDMI), 50 при 1920x1080 (USB)</td></tr><tr><td>Място на монтаж</td><td>тринокулярна тръба, окулярна тръба вместо окуляр</td></tr><tr><td>Видео формат</td><td>*.h264/*.h265, *.mp4</td></tr><tr><td>Тяло</td><td>алуминиева сплав</td></tr><tr><td>Спецификации на постояннотоковия захранващ адаптер</td><td>входни параметри: променливо напрежение 100–240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 A</td></tr><tr><td>=== Разделител ===</td><td>Монитор</td></tr><tr><td>Тип на матрицата</td><td>IPS</td></tr><tr><td>Диагонал на дисплея, инчове</td><td>13.3</td></tr><tr><td>Разделителна способност на дисплея, пиксели</td><td>1920x1080 (Full HD)</td></tr><tr><td>Формат</td><td>16:9</td></tr><tr><td>Яркост, cd/m²</td><td>400</td></tr><tr><td>Брой на показваните цветове</td><td>16,7 милиона</td></tr><tr><td>Контраст</td><td>1000:1</td></tr><tr><td>Хоризонтален/вертикален ъгъл на видимост, °</td><td>178/178</td></tr><tr><td>Размер на видимата зона на екрана (Ш x В), mm</td><td>295x165</td></tr><tr><td>Разстояние между пикселите (Д x В), mm</td><td>0,154x0,154</td></tr><tr><td>Честота на оптичния източник, Hz</td><td>60</td></tr><tr><td>Тип на матрицата с фоново осветление</td><td>светодиодна</td></tr><tr><td>Срок на експлоатация на светодиода за задно осветяване, часове</td><td>50000</td></tr><tr><td>Интерфейс</td><td>HDMI</td></tr><tr><td>Диапазон на работната температура,°C</td><td>-15 — 55</td></tr><tr><td>Диапазон на работната влажност, %</td><td>10 — 90</td></tr><tr><td>Захранване</td><td>променливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C)</td></tr><tr><td>Потребление на енергия, W</td><td>12 (макс.)</td></tr></tbody></table>
